Skraplacz klimatyzacji – jak działa i jak rozpoznać jego usterkę?

Skraplacz klimatyzacji odpowiada za oddawanie do otoczenia ciepła odebranego z wnętrza samochodu. Jest jednym z podstawowych elementów układu klimatyzacji i zwykle znajduje się z przodu auta, w pobliżu chłodnicy silnika.

Ze względu na swoje położenie jest stale narażony na działanie wilgoci, soli drogowej, owadów, piasku i drobnych kamieni. Może zostać zabrudzony, uszkodzony mechanicznie albo rozszczelniony przez korozję. Nie każda sytuacja, w której klimatyzacja słabo chłodzi, oznacza jednak awarię właśnie tego elementu.

Co to jest skraplacz klimatyzacji?

Skraplacz klimatyzacji jest wymiennikiem ciepła. Wyglądem przypomina chłodnicę silnika, ponieważ składa się z cienkich kanałów i gęsto rozmieszczonych lamelek ułatwiających oddawanie ciepła do przepływającego powietrza.

Można spotkać również określenia:

• chłodnica klimatyzacji,
• kondensator klimatyzacji,
• kondenser klimatyzacji,
• skraplacz układu A/C.

W języku warsztatowym najczęściej używa się określeń „skraplacz” albo „chłodnica klimatyzacji”. Nie należy go jednak mylić z chłodnicą płynu chłodzącego silnik.

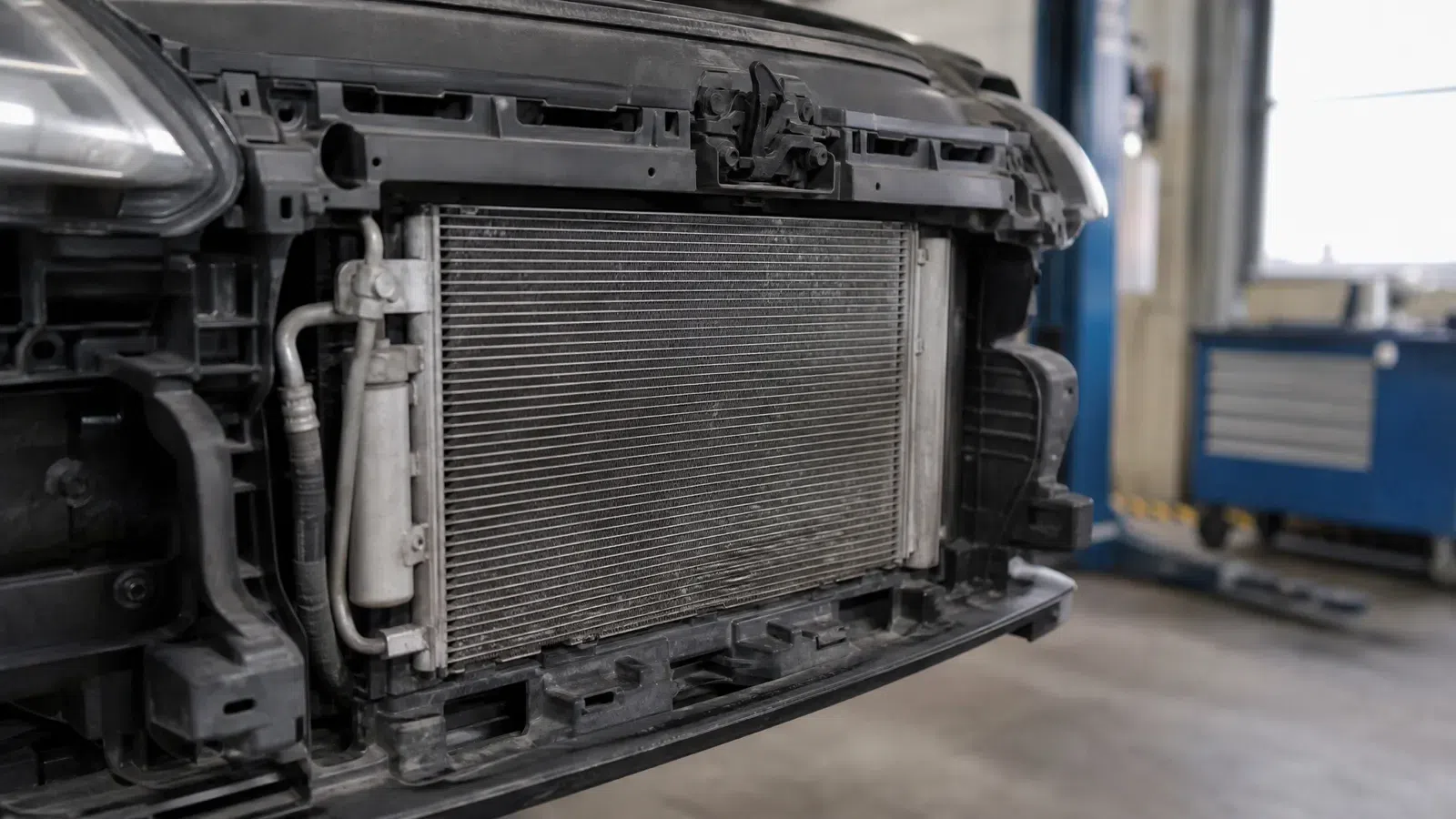

Gdzie znajduje się skraplacz klimatyzacji?

W większości samochodów skraplacz znajduje się z przodu pojazdu, zwykle przed chłodnicą silnika lub bardzo blisko niej. Takie położenie pozwala wykorzystywać powietrze przepływające przez przednią część samochodu.

Podczas jazdy przepływ powietrza powstaje naturalnie. Gdy samochód stoi, porusza się powoli albo temperatura na zewnątrz jest wysoka, wymianę ciepła wspomaga wentylator lub zespół wentylatorów układu chłodzenia.

Dokładne rozmieszczenie elementów zależy od modelu auta. W niektórych konstrukcjach skraplacz tworzy zwarty pakiet z chłodnicą silnika, intercoolerem i dodatkowymi wymiennikami ciepła.

Jak działa skraplacz klimatyzacji?

Układ klimatyzacji nie wytwarza zimna w prostym znaczeniu tego słowa. Odbiera ciepło z powietrza trafiającego do wnętrza samochodu, a następnie przekazuje je na zewnątrz.

Proces wygląda w uproszczeniu następująco:

1. sprężarka zasysa czynnik w stanie gazowym,
2. czynnik zostaje sprężony, przez co rosną jego ciśnienie i temperatura,
3. gorący czynnik trafia do skraplacza,
4. skraplacz oddaje ciepło do powietrza przepływającego przez jego lamele,
5. czynnik schładza się i przechodzi ze stanu gazowego w ciekły,
6. następnie przepływa do kolejnych elementów układu klimatyzacji.

Skraplacz pracuje więc po stronie wysokiego ciśnienia. Jego skuteczność wpływa na warunki pracy całego układu, w tym sprężarki i parownika.

Czym skraplacz różni się od parownika?

Skraplacz i parownik są wymiennikami ciepła, ale realizują przeciwne zadania.

• Parownik znajduje się wewnątrz układu wentylacji samochodu i odbiera ciepło z powietrza kierowanego do kabiny.
• Skraplacz znajduje się zwykle z przodu auta i oddaje zgromadzone ciepło do powietrza zewnętrznego.

W parowniku czynnik pochłania ciepło i odparowuje. W skraplaczu oddaje ciepło i przechodzi z gazu w ciecz. Oba elementy są potrzebne, aby czynnik mógł stale krążyć i przenosić energię cieplną.

Skraplacz a chłodnica silnika – jaka jest różnica?

Oba elementy mogą wyglądać podobnie i znajdować się w tej samej części samochodu, ale należą do oddzielnych układów.

Chłodnica silnika:

• jest częścią układu chłodzenia jednostki napędowej,
• odbiera ciepło od płynu chłodniczego,
• pomaga utrzymywać właściwą temperaturę silnika.

Skraplacz klimatyzacji:

• jest częścią zamkniętego obiegu klimatyzacji,
• odbiera ciepło od sprężonego czynnika chłodniczego,
• umożliwia przejście czynnika ze stanu gazowego w ciekły.

Uszkodzenie chłodnicy silnika może prowadzić do utraty płynu chłodniczego i przegrzewania jednostki napędowej. Uszkodzenie skraplacza najczęściej powoduje natomiast problemy z pracą klimatyzacji.

Dlaczego skraplacz jest narażony na uszkodzenia?

Skraplacz jest zamontowany w miejscu zapewniającym dobry przepływ powietrza. Jednocześnie oznacza to bezpośrednią ekspozycję na warunki drogowe.

Na jego stan wpływają przede wszystkim:

• drobne kamienie wyrzucane spod kół innych pojazdów,
• owady i zanieczyszczenia blokujące lamele,
• wilgoć i sól drogowa,
• uszkodzenia przedniej części samochodu,
• nieprawidłowo wykonane wcześniejsze naprawy,
• drgania i naprężenia działające na przyłącza,
• wiek elementu i postępująca korozja.

W warunkach miejskich skraplacz jest dodatkowo obciążony częstą jazdą przy niewielkiej prędkości. Wtedy naturalny przepływ powietrza jest ograniczony, a większą rolę odgrywa sprawność wentylatorów oraz czystość powierzchni wymiennika.

Po zimie na skraplaczu mogą pozostawać osady soli, błota i drobnych zanieczyszczeń. W Krakowie problem jest szczególnie widoczny w samochodach regularnie użytkowanych zimą, stojących na zewnątrz albo poruszających się głównie w ruchu miejskim.

Najczęstsze uszkodzenia skraplacza klimatyzacji

Nieszczelność spowodowana korozją

Korozja może stopniowo osłabiać cienkie kanały skraplacza. Początkowo wyciek może być niewielki, przez co klimatyzacja traci sprawność dopiero po pewnym czasie od uzupełnienia czynnika.

Korozja często rozwija się w dolnej części elementu, gdzie najdłużej utrzymują się wilgoć, sól i zabrudzenia.

Uszkodzenie po uderzeniu kamienia

Drobny kamień może wygiąć lamele albo uszkodzić kanał, którym przepływa czynnik. Niewielkie przebicie nie zawsze jest od razu widoczne bez dokładnego sprawdzenia powierzchni.

Ryzyko wzrasta, gdy dolna osłona, kratka lub inne zabezpieczenie przedniej części auta jest uszkodzone albo niekompletne.

Uszkodzenie po kolizji

Nawet stosunkowo niewielkie uderzenie w przednią część samochodu może przesunąć pakiet chłodnic, naruszyć przyłącza albo zdeformować skraplacz.

Element nie musi być całkowicie pęknięty. Czasami nieszczelność powstaje dopiero po pewnym czasie wskutek naprężenia uszkodzonego połączenia.

Zablokowane lub zabrudzone lamele

Owady, błoto, kurz i fragmenty roślin mogą ograniczać przepływ powietrza przez skraplacz. W takim przypadku element może pozostać szczelny, ale jego zdolność oddawania ciepła będzie mniejsza.

Zabrudzenie może być szczególnie odczuwalne podczas jazdy w korku i w czasie upałów, gdy układ pracuje pod większym obciążeniem.

Wygięte lamele

Cienkie aluminiowe lamele łatwo się odkształcają. Niewielkie miejscowe wygięcia nie muszą od razu oznaczać awarii, ale duża liczba zgniecionych lameli może ograniczyć przepływ powietrza.

Nie należy prostować ich przypadkowym, ostrym narzędziem. Kanały czynnika są delikatne i można je w ten sposób przebić.

Problem z przyłączem lub uszczelnieniem

Nieszczelność może powstać nie w samym rdzeniu skraplacza, lecz w miejscu połączenia z przewodem klimatyzacji. Przyczyną może być zużyte uszczelnienie, korozja powierzchni styku, uszkodzony gwint albo naprężenie przewodu.

Dlatego znalezienie śladów czynnika w przedniej części auta nie oznacza jeszcze automatycznie, że cały skraplacz jest uszkodzony.

Jakie objawy może powodować uszkodzony skraplacz?

Najczęstszym objawem jest pogorszenie wydajności klimatyzacji. Samo słabe chłodzenie nie pozwala jednak jednoznacznie wskazać skraplacza.

Na problem z tym elementem mogą wskazywać:

• klimatyzacja stopniowo przestaje chłodzić,
• po uzupełnieniu czynnika poprawa trwa krótko,
• z przodu samochodu widoczne są ślady oleju,
• na skraplaczu widać uszkodzenie po kamieniu lub kolizji,
• układ traci szczelność w przedniej części auta,
• chłodzenie jest wyraźnie słabsze podczas postoju lub jazdy w korku,
• ciśnienie po stronie wysokiej rośnie wskutek niewystarczającego oddawania ciepła,
• wentylator pracuje bardzo często albo przez długi czas.

Objawy zależą od tego, czy skraplacz jest nieszczelny, zabrudzony, mechanicznie uszkodzony czy ma ograniczony przepływ powietrza.

Dlaczego klimatyzacja chłodzi podczas jazdy, ale słabo działa w korku?

Taki objaw może wskazywać na zbyt mały przepływ powietrza przez skraplacz. Podczas szybszej jazdy wymiennik jest chłodzony naturalnym pędem powietrza. Na postoju jego pracę musi wspomagać wentylator.

Możliwe przyczyny to:

• niesprawny wentylator,
• problem ze sterowaniem wentylatora,
• zabrudzenie przestrzeni pomiędzy skraplaczem a chłodnicą,
• duża liczba zgniecionych lameli,
• przeszkoda ograniczająca przepływ powietrza,
• nieprawidłowa ilość czynnika w układzie,
• problem z innym elementem klimatyzacji.

Nie należy na tej podstawie od razu wymieniać skraplacza. Najpierw trzeba sprawdzić przepływ powietrza, pracę wentylatorów oraz parametry strony wysokiego i niskiego ciśnienia.

Czy ślady oleju na skraplaczu oznaczają nieszczelność?

W układzie klimatyzacji wraz z czynnikiem krąży także część oleju służącego do smarowania sprężarki. Jeżeli powstanie nieszczelność, w miejscu wycieku mogą pozostać tłuste ślady, do których przykleja się kurz i brud.

Zaolejone miejsce na skraplaczu może więc wskazywać na utratę szczelności, szczególnie gdy występuje przy uszkodzonym kanale lub połączeniu przewodu.

Nie każdy ciemny osad jest jednak olejem z klimatyzacji. Zabrudzenie może pochodzić z drogi, komory silnika albo wcześniej zastosowanych preparatów. Podejrzenie trzeba potwierdzić odpowiednią metodą kontroli szczelności.

Czy brak chłodzenia zawsze oznacza uszkodzony skraplacz?

Nie. Brak lub ograniczona wydajność klimatyzacji może mieć wiele przyczyn.

Problem może dotyczyć między innymi:

• zbyt małej ilości czynnika,
• nieszczelnego przewodu lub połączenia,
• sprężarki klimatyzacji,
• zaworu rozprężnego,
• czujnika ciśnienia,
• wentylatora skraplacza i chłodnicy,
• parownika,
• sterowania układem klimatyzacji,
• klap i silników układu wentylacji,
• zabrudzonego filtra kabinowego.

Z tego powodu wymiana części wyłącznie na podstawie objawu „klimatyzacja nie chłodzi” może nie rozwiązać problemu.

Jeżeli klimatyzacja nadal się uruchamia, ale chłodzi słabiej i nie ma jeszcze potwierdzonej awarii konkretnego podzespołu, punktem wyjścia powinien być serwis klimatyzacji połączony z oceną parametrów pracy układu.

Czy samo uzupełnienie czynnika usuwa problem?

Uzupełnienie czynnika może czasowo przywrócić chłodzenie, ale nie usuwa przyczyny nieszczelności. Jeżeli czynnik ponownie ucieka, układ powinien zostać sprawdzony przed kolejnym napełnieniem.

Powtarzające się dopełnianie nieszczelnego układu:

• nie naprawia uszkodzonego elementu,
• utrudnia ocenę tempa wycieku,
• generuje kolejne koszty,
• może prowadzić do pracy układu z niewłaściwą ilością czynnika i oleju.

Najważniejsze jest więc ustalenie miejsca utraty szczelności, a nie tylko ponowne uruchomienie klimatyzacji na krótki czas.

Jak sprawdza się skraplacz klimatyzacji?

Kontrola powinna obejmować zarówno stan mechaniczny skraplacza, jak i pracę całego układu.

Podczas diagnostyki można zweryfikować:

• widoczne ślady uszkodzeń i korozji,
• stan lameli i drożność przepływu powietrza,
• miejsca połączenia z przewodami,
• obecność tłustych śladów,
• pracę wentylatorów,
• ciśnienie po stronie wysokiej i niskiej,
• temperatury w wybranych punktach układu,
• szczelność skraplacza oraz pozostałych elementów.

Metoda sprawdzania szczelności powinna być dopasowana do konstrukcji i stanu układu. Samo obejrzenie skraplacza nie zawsze wystarczy, szczególnie przy bardzo małym wycieku.

Jeżeli klimatyzacja szybko traci czynnik, a miejsce wycieku nie zostało jeszcze potwierdzone, właściwym etapem diagnostycznym jest badanie szczelności układu klimatyzacji.

Czy zabrudzony skraplacz można umyć?

Zewnętrzne zabrudzenia można w określonych przypadkach usunąć, ale trzeba robić to ostrożnie. Lamele są bardzo cienkie i łatwo je wygiąć.

Podczas czyszczenia należy unikać:

• kierowania silnego strumienia myjki ciśnieniowej z bliskiej odległości,
• używania twardych szczotek,
• prostowania lameli ostrymi przedmiotami,
• agresywnych środków mogących reagować z aluminium,
• wpychania zanieczyszczeń głębiej pomiędzy wymienniki.

W części samochodów większa ilość brudu zbiera się pomiędzy skraplaczem a chłodnicą silnika. Z zewnątrz powierzchnia może wtedy wyglądać stosunkowo czysto, mimo że przepływ powietrza jest ograniczony.

Czyszczenie nie pomoże, jeżeli skraplacz jest rozszczelniony, skorodowany albo mechanicznie przebity.

Jak skraplacz łączy się z osuszaczem?

Osuszacz usuwa wilgoć i zanieczyszczenia znajdujące się w obiegu klimatyzacji. W zależności od konstrukcji samochodu może być osobnym elementem albo częścią zintegrowaną ze skraplaczem.

Dlatego przy problemach ze skraplaczem trzeba ustalić:

• czy osuszacz jest wymienny osobno,
• czy znajduje się wewnątrz skraplacza,
• jak długo układ pozostawał otwarty lub nieszczelny,
• jakie zalecenia przewidział producent pojazdu lub części.

Nie w każdym samochodzie da się wymienić sam wkład osuszacza. Czasem jest on konstrukcyjnie połączony ze skraplaczem.

Czy uszkodzony skraplacz można naprawić?

Możliwość naprawy zależy od rodzaju uszkodzenia, materiału i konstrukcji elementu. Współczesne skraplacze często mają bardzo cienkie kanały, których trwała i pewna naprawa może być trudna.

Inaczej ocenia się:

• uszkodzone przyłącze,
• drobne odkształcenie lameli,
• przebity kanał,
• zaawansowaną korozję wielu miejsc,
• uszkodzenie po kolizji,
• rozszczelnienie zintegrowanego osuszacza.

Przed podjęciem decyzji trzeba uwzględnić nie tylko możliwość chwilowego uszczelnienia, ale również trwałość, bezpieczeństwo i późniejszą kontrolę szczelności całego układu.

Kiedy uszkodzenie oznacza potrzebę wymiany?

Wymiana jest zazwyczaj rozważana wtedy, gdy skraplacz jest mechanicznie przebity, silnie skorodowany, zdeformowany albo traci szczelność w miejscu, którego nie można trwale i prawidłowo naprawić.

Przed decyzją należy jednak potwierdzić, że wyciek rzeczywiście pochodzi ze skraplacza, a nie z przewodu, uszczelnienia lub innego elementu znajdującego się w tej samej części samochodu.

Zakres prac wykonywanych po potwierdzeniu takiego uszkodzenia opisujemy na stronie dotyczącej wymiany skraplacza klimatyzacji.

Czy można jeździć z uszkodzonym skraplaczem?

Samochód z niesprawną klimatyzacją zwykle nadal może się poruszać, ale nie oznacza to, że problem należy ignorować. Układ może tracić czynnik i olej, a sprężarka może pracować w niekorzystnych warunkach.

Nie warto uruchamiać klimatyzacji, jeżeli:

• układ jest wyraźnie rozszczelniony,
• słychać nietypowe dźwięki sprężarki,
• z przedniej części auta dochodzą odgłosy tarcia wentylatora,
• skraplacz został mocno uszkodzony po kolizji,
• widać zerwane lub poluzowane przewody.

Po uszkodzeniu przedniej części pojazdu warto sprawdzić również chłodnicę silnika, wentylatory, przewody i mocowania całego pakietu wymienników.

Jak ograniczyć ryzyko uszkodzenia skraplacza?

Nie da się całkowicie ochronić elementu znajdującego się z przodu samochodu, ale można ograniczyć niektóre zagrożenia.

Warto:

• sprawdzać stan dolnych osłon i kratek przedniego pasa,
• usuwać nagromadzone owady i zabrudzenia,
• nie kierować silnego strumienia myjki bezpośrednio na lamele,
• kontrolować układ po uderzeniu w przednią część auta,
• reagować, gdy klimatyzacja szybko traci wydajność,
• sprawdzać przyczynę nieprawidłowej pracy wentylatorów,
• nie ograniczać naprawy do ciągłego uzupełniania czynnika.

Najczęściej zadawane pytania

Czy skraplacz klimatyzacji to chłodnica klimatyzacji?

Tak. Obie nazwy odnoszą się zazwyczaj do tego samego elementu, który odbiera ciepło od sprężonego czynnika i oddaje je do powietrza zewnętrznego.

Czy skraplacz ma własny wentylator?

Nie w każdym samochodzie jest to osobny wentylator przeznaczony wyłącznie dla skraplacza. Często skraplacz i chłodnica silnika korzystają ze wspólnego zespołu wentylatorów.

Czy skraplacz może być szczelny, ale działać nieprawidłowo?

Tak. Mocne zabrudzenie, zgniecione lamele albo ograniczony przepływ powietrza mogą zmniejszyć zdolność oddawania ciepła mimo braku wycieku czynnika.

Czy kamień może przebić skraplacz?

Tak. Skraplacz znajduje się z przodu samochodu i jest narażony na uderzenia drobnych kamieni. Uszkodzenie może obejmować same lamele albo jeden z kanałów czynnika.

Dlaczego klimatyzacja działa lepiej podczas szybszej jazdy?

Przy większej prędkości przez skraplacz przepływa więcej powietrza. Jeżeli klimatyzacja działa gorzej na postoju, trzeba sprawdzić wentylatory, zabrudzenie wymiennika oraz parametry pracy całego układu.

Czy uzupełnienie czynnika naprawi nieszczelny skraplacz?

Nie. Może jedynie czasowo przywrócić chłodzenie. Jeżeli skraplacz lub inny element jest nieszczelny, czynnik ponownie wydostanie się z układu.

Czy osuszacz zawsze jest częścią skraplacza?

Nie. W części samochodów jest zintegrowany ze skraplaczem, a w innych występuje jako osobny element. Zakres zależy od konstrukcji konkretnego układu.

Czy brak chłodzenia wystarczy do rozpoznania uszkodzenia skraplacza?

Nie. Takie same objawy mogą powodować inne nieszczelności, sprężarka, wentylator, zawór rozprężny, czujniki lub sterowanie układem. Potrzebne jest sprawdzenie źródła problemu.

Co zrobić, gdy klimatyzacja szybko traci wydajność?

Jeżeli układ chłodzi tylko przez krótki czas po uzupełnieniu czynnika, nie należy zakładać z góry, że winny jest skraplacz. Najpierw trzeba ustalić miejsce nieszczelności i sprawdzić warunki pracy układu.

W serwisie IRMAR w Krakowie oceniamy skraplacz razem z jego przyłączami, przewodami, pracą wentylatorów oraz pozostałymi elementami klimatyzacji. Dopiero po potwierdzeniu źródła usterki można określić właściwy zakres dalszych prac.
