Do czego służy pasek klinowy? Dlaczego trzeba jak najszybciej reagować na jego uszkodzenia?

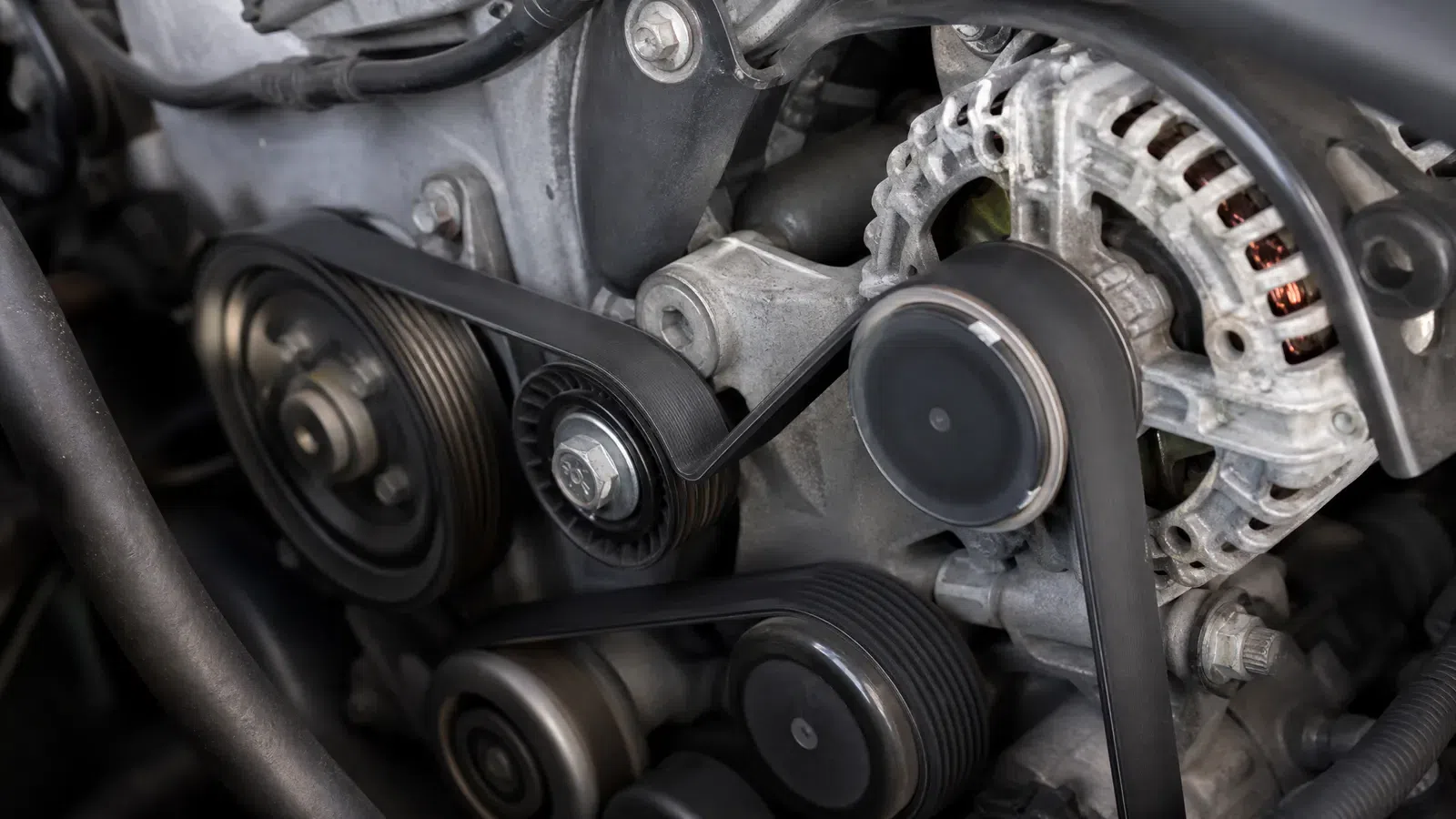

Pasek klinowy lub wielorowkowy przenosi napęd z wału korbowego silnika na wybrane elementy osprzętu. W zależności od konstrukcji samochodu może napędzać między innymi alternator, sprężarkę klimatyzacji, pompę wspomagania kierownicy, a w niektórych silnikach również pompę cieczy chłodzącej.

Choć jest stosunkowo prostym elementem, jego zużycie może prowadzić do problemów z ładowaniem akumulatora, działania klimatyzacji, wspomagania kierownicy lub chłodzenia silnika. Dlatego piszczenia, drgań i innych odgłosów dochodzących z okolic paska osprzętu nie powinno się ignorować.

Pasek klinowy a pasek wielorowkowy – czy to ten sam element?

Określenia „pasek klinowy” i „pasek wielorowkowy” bywają używane zamiennie, ale technicznie nie oznaczają dokładnie tego samego.

• Pasek klinowy ma przekrój przypominający klin i pracuje w odpowiednio wyprofilowanym kole pasowym. Takie rozwiązanie spotyka się przede wszystkim w starszych konstrukcjach.
• Pasek wielorowkowy ma kilka podłużnych żeber. Może jednocześnie współpracować z wieloma kołami pasowymi i obecnie jest znacznie częściej stosowany w samochodach osobowych.

Oba rodzaje pasków należą do układu napędu osprzętu silnika. Kierowcy często nazywają je również paskiem alternatora albo po prostu paskiem osprzętu.

Do czego służy pasek osprzętu?

Po uruchomieniu silnika obraca się wał korbowy. Za pośrednictwem koła pasowego i paska część tej energii jest przekazywana do urządzeń potrzebnych podczas pracy samochodu.

Napędzanie alternatora

W większości samochodów spalinowych pasek osprzętu napędza alternator. Alternator zasila instalację elektryczną podczas pracy silnika i doładowuje akumulator.

Jeśli pasek zacznie się ślizgać albo zostanie zerwany, ładowanie może przestać działać prawidłowo. Kierowca może wtedy zauważyć kontrolkę akumulatora, komunikat o usterce układu ładowania, przygasanie świateł lub stopniowe wyłączanie się urządzeń elektrycznych.

Podobne objawy nie zawsze oznaczają jednak uszkodzenie samego paska. Przyczyną może być również alternator, jego koło pasowe albo instalacja elektryczna. Więcej informacji znajdziesz na stronie dotyczącej naprawy i regeneracji alternatora.

Napędzanie sprężarki klimatyzacji

Pasek wielorowkowy może napędzać także sprężarkę klimatyzacji. Gdy pasek się ślizga, jest niewłaściwie napięty albo nie prowadzi się prawidłowo po kołach pasowych, praca układu klimatyzacji może zostać zakłócona.

Brak chłodzenia nie przesądza jednak o uszkodzeniu paska. Przyczyną może być także zbyt mała ilość czynnika, nieszczelność, awaria sterowania lub uszkodzenie sprężarki. W takim przypadku potrzebna jest diagnostyka układu, a nie automatyczna wymiana jednej części.

Jeżeli problem rzeczywiście dotyczy sprężarki, odpowiedni zakres opisujemy na stronie: wymiana kompresora klimatyzacji.

Napędzanie pompy wspomagania

W starszych samochodach pasek może napędzać hydrauliczną pompę wspomagania kierownicy. Zerwanie lub zsunięcie się paska może wtedy spowodować nagłe i wyraźne zwiększenie siły potrzebnej do obracania kierownicą.

Nie dotyczy to wszystkich aut. W wielu nowszych modelach stosuje się wspomaganie elektryczne albo elektrohydrauliczne, które nie jest napędzane bezpośrednio paskiem osprzętu.

Problemy z hydraulicznym układem wspomagania opisujemy szerzej na stronie dotyczącej pompy wspomagania kierownicy.

Napędzanie pompy cieczy chłodzącej

W części silników pasek osprzętu napędza również pompę cieczy chłodzącej. Jeżeli w takim układzie dojdzie do zerwania paska, obieg płynu może zostać zatrzymany, a temperatura silnika może szybko wzrosnąć.

Nie jest to rozwiązanie stosowane we wszystkich samochodach. Pompa może być napędzana także przez rozrząd albo silnik elektryczny. Zakres konsekwencji zerwania paska zależy więc od konstrukcji konkretnego silnika.

Jakie są objawy zużycia paska klinowego lub wielorowkowego?

Zużycie paska nie zawsze wygląda tak samo. Czasami pierwszym sygnałem jest głośny pisk, ale równie dobrze problem może objawiać się drganiami, szumem albo nieprawidłową pracą któregoś z napędzanych podzespołów.

Do sygnałów wymagających sprawdzenia należą przede wszystkim:

• piszczenie po uruchomieniu zimnego silnika,
• pisk pojawiający się podczas wilgotnej pogody,
• hałas nasilający się wraz ze wzrostem obrotów silnika,
• drgania albo nierówna praca napinacza,
• strzępienie się krawędzi paska,
• ubytki lub uszkodzenia żeber,
• ślady oleju albo innych płynów na powierzchni paska,
• nieprawidłowe prowadzenie paska po kole pasowym,
• kontrolka akumulatora lub problemy z ładowaniem,
• pogorszenie działania klimatyzacji,
• nagłe osłabienie hydraulicznego wspomagania kierownicy,
• wzrost temperatury silnika, jeśli pasek napędza pompę cieczy.

W codziennej jeździe po Krakowie kierowcy często zwracają uwagę przede wszystkim na pisk występujący rano, podczas zimnego rozruchu albo przy wilgotnej pogodzie. Taki objaw może zniknąć po kilku sekundach, ale nie oznacza to jeszcze, że układ jest sprawny.

Czy piszczący pasek zawsze nadaje się do wymiany?

Nie każdy pisk oznacza, że winny jest wyłącznie sam pasek. Hałas może być skutkiem nieprawidłowego napięcia, zużycia napinacza, uszkodzenia łożyska rolki, zabrudzenia powierzchni roboczej albo niewspółosiowego ustawienia kół pasowych.

Możliwe przyczyny piszczenia obejmują:

• zużyty lub rozciągnięty pasek,
• osłabiony mechanizm napinacza,
• zużytą rolkę prowadzącą albo rolkę napinacza,
• uszkodzone sprzęgiełko alternatora,
• niewłaściwie dobrany pasek,
• nieprawidłowy montaż,
• zabrudzenie olejem, płynem chłodniczym albo inną substancją,
• uszkodzone lub niewspółosiowo ustawione koło pasowe.

Ważne: preparat przeznaczony do chwilowego wyciszenia paska nie usuwa przyczyny problemu. Może zamaskować objaw i utrudnić późniejsze rozpoznanie usterki.

Dlaczego sam wygląd paska może być mylący?

Starsze paski często zdradzały zużycie wyraźnymi pęknięciami gumy. W przypadku nowoczesnych pasków wykonanych z materiałów odporniejszych na pękanie powierzchnia może wyglądać stosunkowo dobrze mimo postępującego zużycia żeber.

Podczas pracy pasek stopniowo traci materiał. Rowki mogą stawać się szersze i bardziej zaokrąglone, przez co pasek gorzej dopasowuje się do koła pasowego. Może to powodować ślizganie, wzrost temperatury, hałas i pogorszenie przenoszenia napędu.

Dlatego ocena stanu paska nie powinna ograniczać się wyłącznie do szukania pęknięć. Trzeba również sprawdzić:

• profil i głębokość rowków,
• stan krawędzi,
• ślady zeszklenia powierzchni,
• obecność zabrudzeń,
• tor prowadzenia paska,
• pracę napinacza i rolek,
• stan kół pasowych.

Co może się stać po zerwaniu paska wielorowkowego?

Skutki zerwania zależą od tego, jakie urządzenia są napędzane paskiem w danym samochodzie.

Możliwe konsekwencje to między innymi:

• brak ładowania akumulatora,
• zapalenie kontrolki układu ładowania,
• stopniowe rozładowanie akumulatora i zgaśnięcie silnika,
• wyłączenie klimatyzacji,
• utrata hydraulicznego wspomagania kierownicy,
• przegrzanie silnika, jeśli pasek napędza pompę cieczy,
• uszkodzenie osłon, przewodów albo innych elementów przez fragmenty zerwanego paska.

W niektórych konstrukcjach postrzępiony pasek może dostać się w okolice innych elementów napędu silnika. Z tego powodu zerwania nie należy traktować wyłącznie jako drobnej awarii uniemożliwiającej korzystanie z klimatyzacji.

Czy można jechać z piszczącym paskiem?

Jeżeli występuje jedynie krótkie piszczenie po zimnym rozruchu, samochód zazwyczaj nie wymaga natychmiastowego zatrzymania na drodze. Objaw powinien jednak zostać sprawdzony, szczególnie jeśli powtarza się, staje się głośniejszy albo trwa coraz dłużej.

Jazdę należy przerwać możliwie szybko, gdy:

• zapali się kontrolka akumulatora,
• kierownica nagle zacznie obracać się znacznie ciężej,
• temperatura silnika zacznie rosnąć,
• spod maski słychać intensywne tarcie lub uderzenia,
• pojawi się zapach przegrzanej gumy,
• pasek jest zerwany, zsunięty albo wyraźnie postrzępiony.

W takiej sytuacji dalsza jazda może doprowadzić do unieruchomienia samochodu lub uszkodzenia kolejnych podzespołów.

Co ile należy wymieniać pasek osprzętu?

Nie istnieje jeden bezpieczny interwał pasujący do każdego samochodu. Trwałość zależy między innymi od konstrukcji silnika, materiału paska, temperatury pracy, przebiegu, wieku, stanu napinacza i rolek oraz ewentualnego kontaktu z olejem lub płynem chłodniczym.

Podstawą powinny być zalecenia producenta konkretnego auta oraz regularna kontrola układu. Pasek należy sprawdzić również wtedy, gdy:

• historia serwisowa samochodu jest nieznana,
• auto zostało niedawno kupione,
• przy pasku wykonywano inne naprawy,
• wymieniano alternator, sprężarkę klimatyzacji albo pompę,
• pojawił się pisk, szum lub drgania,
• na pasku widać zabrudzenie płynami eksploatacyjnymi.

Sztywny przebieg podawany bez uwzględnienia modelu samochodu i konstrukcji silnika może być mylący. W jednym aucie pasek będzie nadal pracował prawidłowo, a w innym podobny przebieg może oznaczać już wyraźne zużycie całego układu osprzętu.

Dlaczego nowy pasek może piszczeć?

Pisk pojawiający się bezpośrednio po wymianie nie powinien być automatycznie uznawany za normalny proces układania się części.

Przyczyną może być:

• niewłaściwy rozmiar paska,
• nieprawidłowe ułożenie na którymś z kół,
• zużyty napinacz pozostawiony ze starym układem,
• uszkodzona rolka,
• niewspółosiowość kół pasowych,
• zanieczyszczenie powierzchni roboczej,
• problem z jednym z napędzanych urządzeń.

Założenie nowego paska na zużyty napinacz albo uszkodzoną rolkę może przynieść jedynie chwilową poprawę. Dlatego przed decyzją o zakresie naprawy warto ocenić cały układ napędu osprzętu.

Pasek osprzętu a pasek rozrządu – najważniejsza różnica

Pasek osprzętu nie jest paskiem rozrządu. Są to dwa różne układy wykonujące inne zadania.

• Pasek osprzętu napędza urządzenia pomocnicze, takie jak alternator czy sprężarka klimatyzacji.
• Pasek rozrządu synchronizuje pracę wału korbowego i wałka lub wałków rozrządu.

Zerwanie paska rozrządu może doprowadzić do poważnych uszkodzeń wewnętrznych silnika. Pasek osprzętu zwykle nie steruje pracą zaworów, ale jego awaria również może unieruchomić samochód albo pośrednio doprowadzić do przegrzania silnika.

Osobny zakres prac opisujemy na stronie dotyczącej wymiany rozrządu.

Jak sprawdza się układ paska osprzętu?

Prawidłowa ocena nie powinna kończyć się na krótkim obejrzeniu gumowej powierzchni. Trzeba ustalić, skąd dokładnie pochodzi hałas i czy pasek jest przyczyną problemu, czy jedynie reaguje na usterkę innego elementu.

Podczas kontroli warto zweryfikować:

• stan żeber i krawędzi paska,
• poprawność jego prowadzenia,
• pracę automatycznego napinacza,
• luzy i hałas rolek,
• stan kół pasowych,
• obecność wycieków,
• pracę alternatora, sprężarki lub innych napędzanych urządzeń,
• zgodność zastosowanego paska z konkretną wersją silnika.

Dopiero po takiej ocenie można stwierdzić, czy wystarczy wymiana samego paska, czy zakres powinien obejmować również napinacz, rolki albo koło pasowe.

Kiedy zgłosić się do serwisu?

Kontroli nie warto odkładać, gdy pasek regularnie piszczy, hałas nasila się z obrotami, widać uszkodzenia jego powierzchni albo pojawiają się objawy po stronie ładowania, klimatyzacji, wspomagania lub chłodzenia silnika.

W IRMAR sprawdzamy układ jako całość, aby odróżnić zużycie samego paska od problemu z napinaczem, rolkami, kołem pasowym albo napędzanym podzespołem.

Zakres usługi, sposób rezerwacji oraz informacje potrzebne do przygotowania orientacyjnej wyceny znajdziesz na stronie: wymiana paska wielorowkowego i klinowego w Krakowie.

Najczęściej zadawane pytania

Czy pasek klinowy i pasek alternatora to to samo?

Pasek alternatora jest potoczną nazwą paska osprzętu, który napędza alternator. Ten sam pasek może jednak napędzać także inne urządzenia, dlatego określenie „pasek alternatora” nie zawsze opisuje pełną funkcję układu.

Czy brak widocznych pęknięć oznacza, że pasek jest sprawny?

Nie. Nowoczesny pasek może zużywać się przez stopniową utratę materiału z żeber, nawet jeśli na jego powierzchni nie widać dużych pęknięć. Trzeba ocenić również profil rowków, krawędzie i sposób współpracy z kołami pasowymi.

Czy piszczenie może powodować napinacz?

Tak. Zużyty napinacz może nie utrzymywać właściwego napięcia albo pracować nierówno. W efekcie pasek zaczyna się ślizgać, drgać lub hałasować mimo tego, że sam nie jest jeszcze zerwany.

Czy można wymienić tylko sam pasek?

Tak, jeżeli napinacz, rolki i koła pasowe są sprawne. Jeżeli któryś z tych elementów ma luz, hałasuje albo pracuje nieprawidłowo, wymiana samego paska może nie usunąć problemu.

Czy pasek osprzętu może spowodować przegrzanie silnika?

Może, ale tylko w samochodach, w których napędza pompę cieczy chłodzącej. W innych konstrukcjach pompa jest napędzana przez rozrząd albo elektrycznie, dlatego skutki zerwania zależą od konkretnego silnika.

Dlaczego pasek piszczy głównie rano albo podczas deszczu?

Wilgoć może chwilowo zmniejszać przyczepność między paskiem a kołem pasowym i uwidaczniać istniejące zużycie, niewłaściwe napięcie lub problem z prowadzeniem. Powtarzającego się objawu nie należy jednak traktować jako normalnego tylko dlatego, że później zanika.
